Usuwanie obornika — Central Manure System
Wybieranie boksów widłami i taczką to najcięższa i najdłuższa praca w stajni. Central Manure System (CES) usuwa obornik podciśnieniem: przy każdym boksie jest klapa zrzutowa, obornik wpada do rurociągu i odjeżdża do jednostki centralnej przy płycie obornikowej. Pracownik nie przewozi go ani metra.
To instalacja stała i planuje się ją razem z konstrukcją stajni — rurociąg biegnie wzdłuż ścian boksów, a jednostka stoi na zewnątrz, przy zrzucie. Jeżeli stajnia już stoi i nie planujesz przebudowy, na dole tej strony opisujemy wariant przenośny: Easy Manure Cleaner.
Trzy pytania, od których zaczynamy
| Ile boksów i w jakim układzie? | Liczba klap i długość rurociągu to dwie główne pozycje wyceny. Stajnia dwurzędowa zużywa mniej rury niż kilka rozrzuconych budynków. |
| Gdzie stanie płyta obornikowa? | Jednostka centralna musi stać przy zrzucie, a odległość stajni od płyty wchodzi do trasy ssania. Trasa ma twardy limit 200 m. |
| Na jakim etapie jest budowa? | Przebicia przez ściany i przebieg rurociągu ustala się przed wylaniem posadzki. Po zamknięciu stanu surowego każda zmiana kosztuje wielokrotnie więcej. |
Jak działa system centralny
Rurociąg poprowadzony wzdłuż ścian boksów, klapa zrzutowa przy każdym boksie i jedna jednostka centralna wytwarzająca podciśnienie. Obornik ze ściółką trafia do klapy i odjeżdża rurą — nie ma taczki, nie ma przejazdu przez korytarz, nie ma przeładunku na płycie.
Transport podciśnieniowy
W rurociągu panuje podciśnienie wytwarzane przez jednostkę centralną. Ciąg nie słabnie wraz z długością trasy, więc ostatni boks odbiera tak samo mocno jak pierwszy.

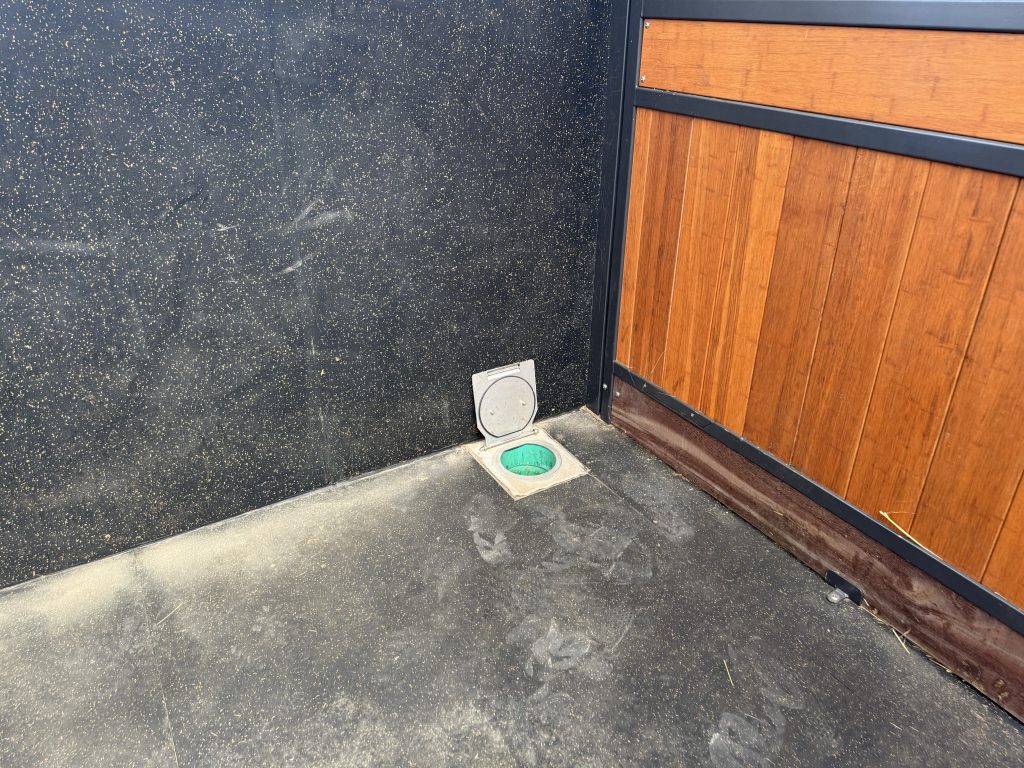

Klapa zrzutowa przy boksie
W każdym boksie klapa przy ścianie, z krótkim króćcem do rury. Pokrywa leży równo z posadzką, nie przeszkadza koniowi i nie zbiera ściółki.
Rurociąg bez kątów prostych
Jeden ciąg na rząd boksów, oba schodzą się za szczytem stajni pod kątem 45 stopni. Kąt prosty to miejsce, w którym obornik zaczyna się odkładać — dlatego ich nie ma.
Wyciszona jednostka centralna
Wentylator wyciągowy pracuje w obudowie tłumiącej hałas. Silnik 30 kW obsługuje trasę do 100 m, 35 kW do 200 m. Jednostka stoi na zewnątrz, przy płycie.
Separacja cyklonowa
Cyklon oddziela obornik od powietrza i zatrzymuje pył, a lej zrzuca materiał wprost na płytę. Układ jest zamknięty, więc w stajni nie unosi się kurz.
Sterowanie i serwis
Szafa sterownicza z panelem, klimatyzowana rozdzielnica modułowa i bezpieczna platforma serwisowa z drabiną i barierką. Instalacja spełnia dyrektywy UE.
Opcjonalnie instalacja kończy się dystrybutorem obornika — kołowym albo liniowym. Zrzut rozkłada się wtedy równo po płycie lub w kontenerze i nie trzeba go rozgarniać ładowarką.
Z czego składa się instalacja
| Etap I — instalacja w stajni | Klapy zrzutowe (po jednej na boks), rurociąg wzdłuż ścian boksów, okablowanie i przewody z czujnikami, montaż. |
| Etap II — jednostka centralna | Wentylator wyciągowy z silnikiem 30 lub 35 kW, szafa sterownicza z panelem, okablowanie, montaż i uruchomienie. |
| Platforma z separatorem | Konstrukcja dwusłupowa nad płytą: cyklon z lejem, drabina i pomost serwisowy z barierką. |
| Dystrybutor obornika | Opcja: kołowy albo liniowy. Rozkłada zrzut równo po płycie lub w kontenerze; można z niego zrezygnować. |
| Projekt i koordynacja | Zespół projektowy prowadzi temat od rzutu stajni po odbiór: przebieg rurociągu, przebicia, miejsce jednostki i zasilanie. |
Co kształtuje budżet
| Liczba boksów | Każdy boks to jedna klapa i kilka metrów rury — ta pozycja rośnie wprost proporcjonalnie do wielkości stajni. |
| Przebieg i długość trasy | Liczy się nie tylko metraż w stajni, ale i odcinek do zrzutu. Krótsza droga do płyty to tańsza instalacja i mniejszy silnik. |
| Moc jednostki | 30 kW przy trasie do 100 m, 35 kW do 200 m. Powyżej 200 m obiekt dzieli się na dwie niezależne instalacje. |
| Wyposażenie zrzutu | Platforma z separatorem jest stała, dystrybutor obornika to wybór — kołowy, liniowy albo żaden. |
| Montaż i transport | Montaż i uruchomienie są w cenie systemu. Transport wyceniamy indywidualnie, zależnie od miejsca budowy. |
Kiedy system centralny się nie opłaca: przy kilkunastu koniach w stajni, która już stoi, koszt rurociągu, przebić i ingerencji w posadzkę rzadko się zwraca — uczciwiej jest wtedy wziąć wariant przenośny z dołu tej strony. Instalację centralną planuj przed wylaniem posadzki: dokładana do gotowego budynku zawsze wychodzi drożej niż przewidziana w projekcie. Zobacz też budowę stajni.
Policzmy to konkretnie
Konfigurator poda widełki dla Twojej liczby boksów w kilka minut — bez rozmowy i bez zostawiania danych. Jeśli wolisz porozmawiać, jesteśmy pod telefonem.
Zobacz, jak to działa
Film pokazuje Central Manure System w pracy — zrzut obornika przy boksie i transport rurą do jednostki centralnej.

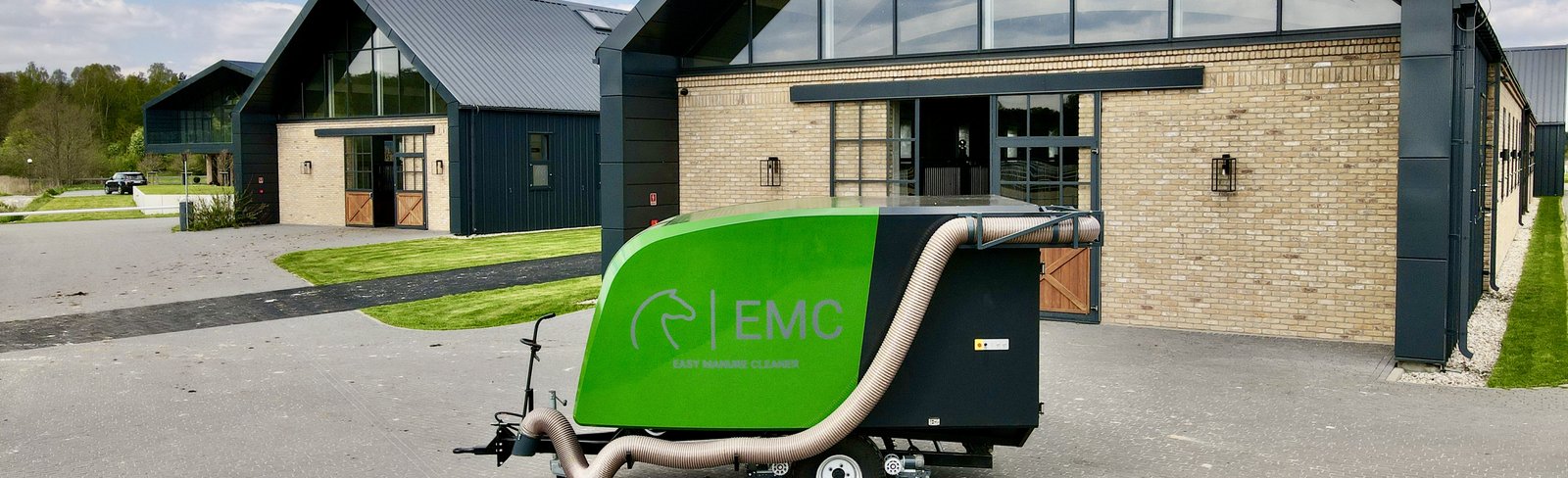

Easy Manure Cleaner — wariant przenośny
Jeżeli stajnia już stoi i nie planujesz kucia posadzki, ten sam efekt daje urządzenie przenośne. Elektryczny wóz ssący podjeżdża pod boks, bierzesz końcówkę i zasysasz obornik razem ze ściółką — bez taczki i bez żadnej instalacji w budynku.
Zero prac budowlanych
Nie trzeba kuć ścian ani prowadzić rur. Urządzenie wjeżdża do istniejącej stajni i pracuje od pierwszego dnia. To najszybsza droga do automatyzacji w obiekcie, który już stoi.
Napęd elektryczny
Silnik 5 kW zasilany akumulatorem 10,5 kWh. Do dwóch godzin ciągłej pracy na jednym ładowaniu. Cicho — konie w sąsiednich boksach nie reagują.
Jeden przejazd, cała stajnia
Zbiornik 6,2 m³ i ładowność 3,5 t. Przy typowej obsadzie wybierasz wszystkie boksy bez ani jednego opróżniania po drodze.

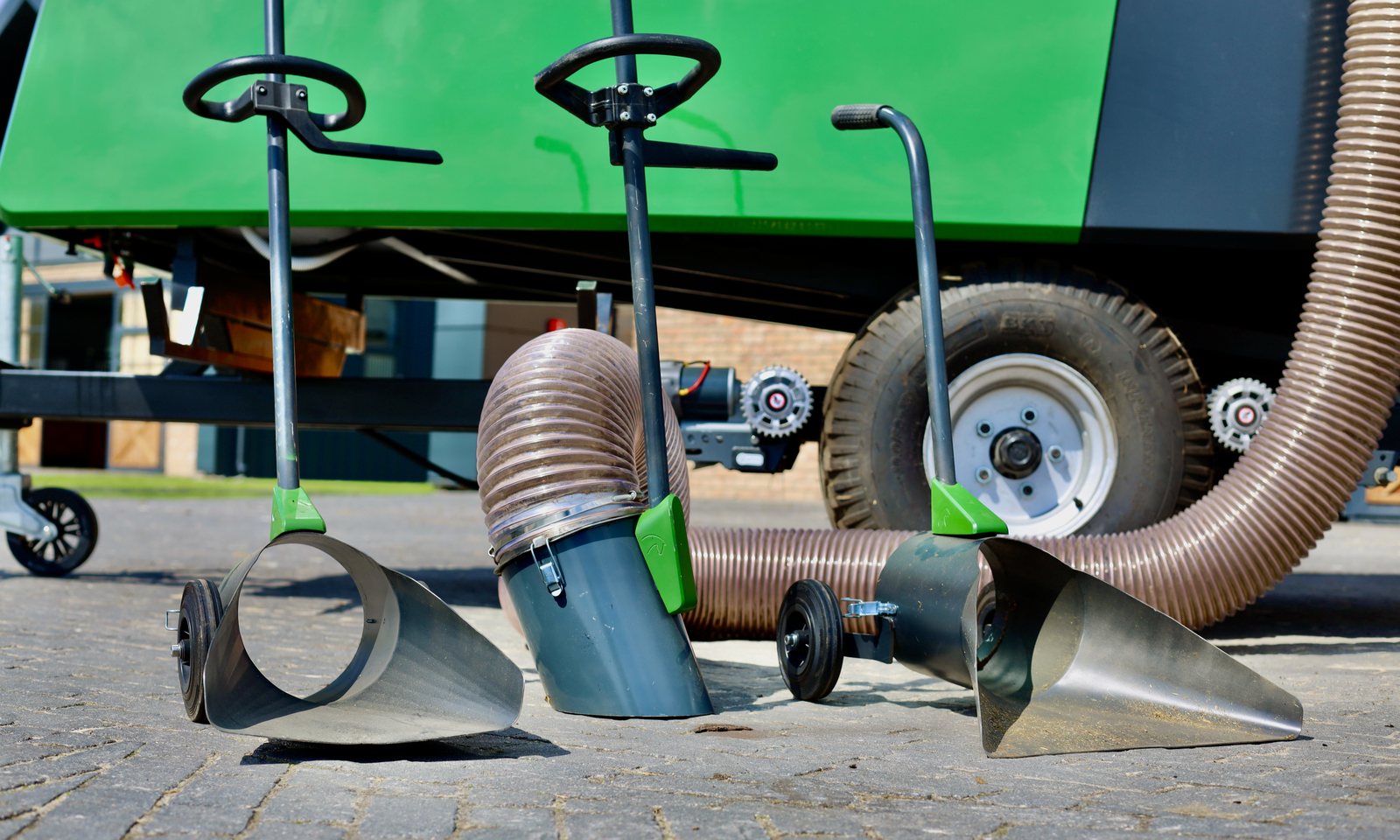

Trzy końcówki do trzech zadań
Buffalo — największa, do zgarniania obornika widłami wprost do ssania. Snake — średnia, precyzyjna, pracuje jak odkurzacz. Elephant — najmniejsza, do wyczyszczenia resztek i ścinków.

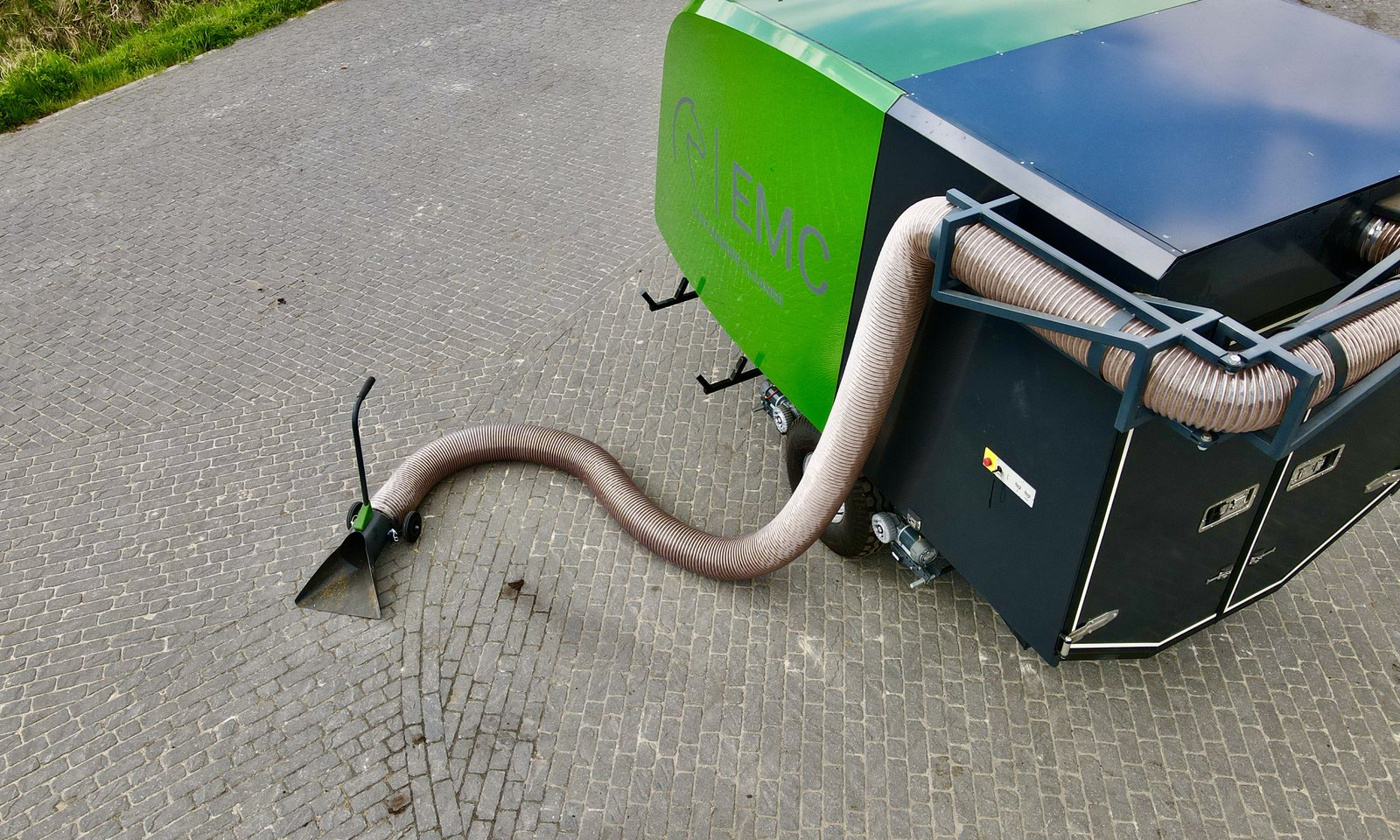

Zasięg 6 metrów
Wąż sięga do każdego rogu boksu bez wjeżdżania do środka. Koń nie musi wychodzić na czas sprzątania.
Mniej pracy, mniej urazów
Kręgosłup pracownika nie dźwiga taczki kilkadziesiąt razy dziennie. To argument, który w dużej stajni przekłada się wprost na rotację ludzi.
Który system do jakiej stajni
| Easy Manure Cleaner | Central Manure System | |
|---|---|---|
| Typ rozwiązania | Przenośny wóz ssący | Stała instalacja rurowa |
| Prace budowlane | Brak | Rurociąg w stajni, przebicia, miejsce na jednostkę przy płycie |
| Najlepszy dla | Stajni istniejącej, bez przebudowy | Nowej budowy i gruntownego remontu |
| Obsada | Do kilkudziesięciu koni | Bez górnego limitu — system skalowalny |
| Zasilanie | Akumulator 10,5 kWh, silnik 5 kW | Zasilanie stałe, rozdzielnica modułowa |
| Transport obornika | Do zbiornika 6,2 m³ w urządzeniu | Rurą wprost na płytę lub do kontenera |
| Pylenie | Ograniczone | Układ zamknięty z filtracją cyklonową |
| Rozbudowa | Kolejne urządzenie | Kolejne odcinki i klapy |
Najczęstsze pytania
Czy system centralny da się dołożyć w istniejącej stajni?
Da się, ale wymaga poprowadzenia rur i przygotowania miejsca na jednostkę — to prace budowlane. W obiekcie, który już działa, częściej opłaca się wariant przenośny.
Jak daleko od stajni może stać jednostka centralna?
Trasa ssania od najdalszej klapy do jednostki nie może przekroczyć 200 m — to twardy limit systemu. Do 100 m wystarcza silnik 30 kW, powyżej dobieramy 35 kW. Rozległe obiekty dzielimy na dwie niezależne instalacje.
Co z pyłem?
System centralny pracuje w obiegu zamkniętym z separacją cyklonową, a powietrze wylotowe wychodzi poza stajnię. To jego największa przewaga nad wybieraniem widłami, które podnosi pył przy każdym ruchu.
Czy potrzebna jest osobna płyta obornikowa?
Tak, obornik nadal musi gdzieś trafić. System centralny można zakończyć rozdzielaczem 360°, który równomiernie zapełnia kontener albo płytę.
Czy koń musi wyjść z boksu na czas sprzątania?
Nie musi. Zasięg węża to 6 metrów, więc pracujesz od drzwi. Urządzenie jest ciche, konie przyzwyczajają się do niego w kilka dni.
Ile koni obsłuży jeden Easy Manure Cleaner?
Przy zbiorniku 6,2 m³ i ładowności 3,5 t jedno urządzenie wybiera całą typową stajnię w jednym cyklu, bez opróżniania po drodze. Praktyczny limit wyznacza czas pracy na baterii — do dwóch godzin ciągłego ssania.
